L’étude mécanique à montré que les efforts en présence imposaient un choix de matériaux particulier ; la poignée sera donc composée de 2 pièces plastiques (le secteur denté et la poignée 7) qui seront fabriqués par le procédé de bi-injection dans le même moule (injection de matière plastique autour d’une pièce plastique déjà injectée dans ce même moule.)

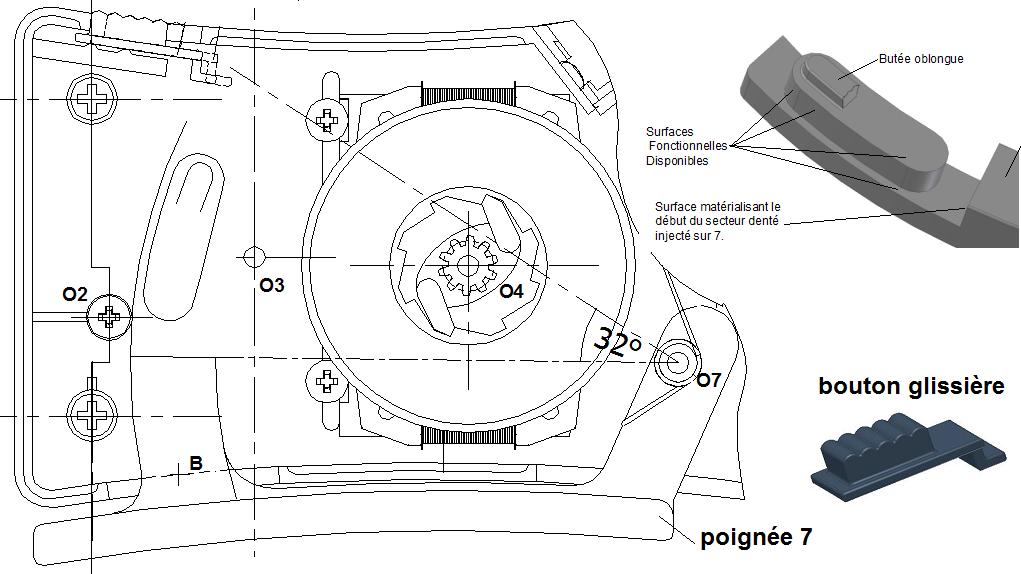

3E) Sur la vue de face, tracer au compas la portion de cercle primitif denté 7(calculer le diamètre à l’aide de la nomenclature )représentant la denture du secteur sur la vue de face dont l’angle est 32°.

3F) Concevoir alors le maintien de la poignée en position haute sur la vue de face :se fait en translatant le bouton glissière 14 qui vient se loger dans une forme complémentaire du secteur denté 7.Concevoir cette forme complémentaire sur le secteur 7.

3F) Concevoir l’ensemble du secteur denté en vous appuyant sur les surfaces fonctionnelles disponibles.

3H) Concevoir sur la vue de face la fin de la butée oblongue servant de butée à la poignée lorsque celle-ci est en position basse. (pour le débattement ,voir la Question 1.7)
