Partie électronique : Cablage de la "plaque LAB" (il y 2 plaques LAB identiques)

Pour des raisons de sécurité , ne jamais mettre sous tension sans l'accord du professeur après vérification du montage.

principe de cette partie :vous devez câbler 2 plaques lab qui seront liées aux 2 moteurs.

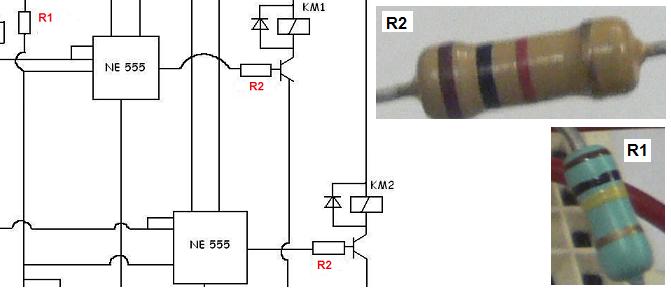

question 0) Chaque résistance possède un code couleur qui indique la valeur de celle ci.En utilisant le calculateur ,donner la valeur des résistances R1 et R2.

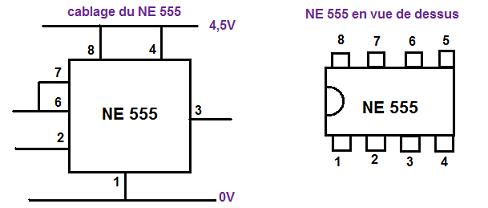

voici les différentes entrées sorties du NE 555 avec les schéma de cablage des différentes pattes.

question 1) Mettre en place le NE555 à "cheval" sur la plaque lab ,attention ,le demi cercle est a gauche!

question 2)Couper des fils à bonne longueur et dénuder afin d'effectuer le câblage ci dessous.

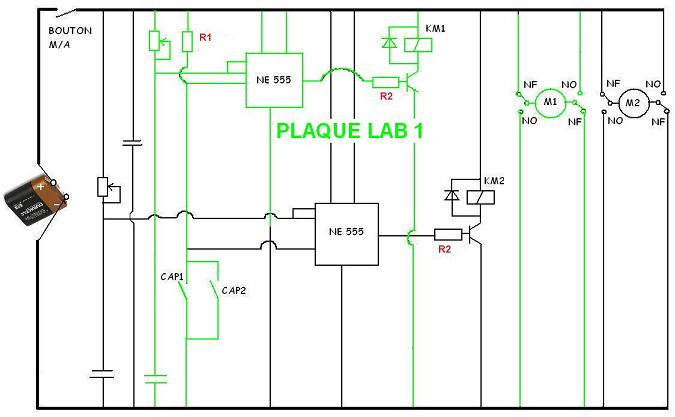

question 3)Commencer à câbler ces éléments comme ci dessous qui sont en rapport avec le 1er NE555.

faire vérifier régulièrement votre travail par le professeur.

question 4)Câbler le reste du schéma électrique en mettant en place ( à cheval ,le 2eme NE555 sur une deuxième plaque LAB)

question 5)Câbler les 6 pates du relais uniquement, comme ci dessous ( l'entrée de la bobine KM1 est liée à la sortie du tansistor,regarder schéma électronique).
